工程塑胶

工程塑胶(PEEK)

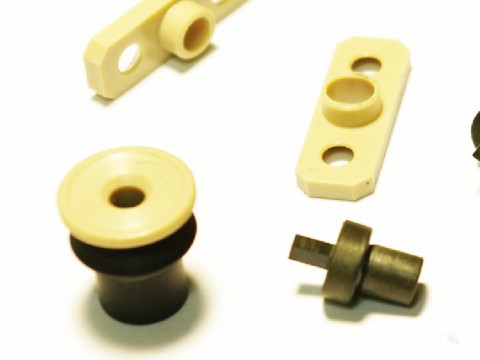

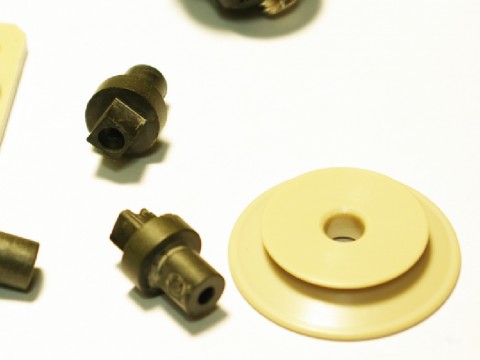

材质	聚酰胺酰亚胺 ( PAI )	聚醚酮 ( PEEK )
优点	耐老化性佳、耐蠕变性佳、耐燃佳、耐油、耐化学药品性佳、耐放射线性佳	耐热性、所有工程塑胶中最高电气特性、耐放射性、耐药品性、耐热水性、难燃性







用途	插座、连接器、开关类零件、IC电路盘、影印机、电热器零件、汽车排气及涡轮机零件	电线包覆、离合器零件、影印机零件、高温用连接器、可挠性印刷电路板




拉伸强度	186Mpa	97Mpa
伸长率	15%	25%
抗拉系数	4137Mpa	3602Mpa
冲击强度	127J/m	83Mpa
弯曲强度	235Mpa	191Mpa
弯曲系数	4906Mpa	3657Mpa
压缩强度	216Mpa	118Mpa
压缩系数		3795Mpa
摩擦系数	0.35	0.34
热变形(0.45Mpa)		210℃
热变形(1.8Mpa)	278℃	141℃
短期最高使用温度		316℃
连续使用温度	260℃	260℃/-40℃
热传导率	0.29W/Mk	0.25W/mK
线性膨胀系数	3.1	4.68
耐燃测试	V0	V0
体积电阻	10E15	5*10E16
表面电阻	10E18	5*10E16
介电绝缘强度	23.62KV/mm	19.69KV/mm
密度	1.41	1.32
吸水率	0.33%	0.50%

材质	聚醚酰亚胺 ( PEI )	聚醚砜 ( PES )
优点	机械强度高、难燃性、优越电气特性、耐药品性、成型加工特性耐候性	尺寸安定性、难燃性、耐药品性







用途	汽车底套、电气零件、热交换零件、各种保险丝、连接器、挠线管类、座位托盘、安全带扣、引擎零件、医疗仪器、印刷电路板	电器、电子：电位计、积体电路用插座、医疗、食品领域：X光视镜、牙科用机器零件、汽车领域：培林护圈




拉伸强度	105Mpa	88Mpa
伸长率	60%	75%
抗拉系数	2967Mpa	2657Mpa
冲击强度	53Mpa	90Mpa
弯曲强度	152Mpa	135Mpa
弯曲系数	3312Mpa	2898Mpa
压缩强度	151Mpa	100Mpa
压缩系数	3312Mpa	1732Mpa
摩擦系数	0.17
热变形(0.45Mpa)	210℃	214℃
热变形(1.8Mpa)	200℃	204℃
短期最高使用温度	193℃
连续使用温度	170℃	180℃
热传导率	0.12W/mK	0.16W/mK
线性膨胀系数	5.58	5.6
耐燃测试	V0	V0
体积电阻	10E17	10E16
表面电阻
介电绝缘强度	27.95KV/mm	14.96KV/mm
密度	1.27	1.37
吸水率	0.25%	0.70%

材质	聚酰亚胺 ( PI )	聚苯咪唑(PBI)
优点	耐热性、耐磨耗性、耐龟裂性、耐放射线性	连续工作温度：310℃保持极高的机械强度、硬度、抗蠕变性。在250℃以下有极低的热膨涨系数。耐磨特性。低易燃性。优良的绝缘体。高抗辐射性。







用途	多层电路基板，可挠性电路基板、发动机绝缘线材料、影印机分离爪、断热齿轮、导弹雷达天线罩、加热滚筒轴承	轴套、顶针、轴封、阀座




拉伸强度	86Mpa	138Mpa
伸长率	7.50%	3%
抗拉系数		5865Mpa
冲击强度	43Mpa	27Mpa
弯曲强度	100Mpa	221Mpa
弯曲系数	3105Mpa	6555Mpa
压缩强度	133Mpa	345Mpa
压缩系数	2415Mpa	6210Mpa
摩擦系数	0.29	0.24
热变形(0.45Mpa)	360℃
热变形(1.8Mpa)	360℃	427℃
短期最高使用温度	482℃	500℃
连续使用温度	316℃	316℃
热传导率	0.35W/mK	0.4W/mK
线性膨胀系数	5.4	2.34
耐燃测试	V0	V0
体积电阻		>10E13
表面电阻	10E15~10E16	>10E13
介电绝缘强度	22.05KV/mm	21.65KV/mm
密度	1.43	1.3
吸水率	0.23%	0.40%
